检测与转换技术uedbet（36种传感器)
产品详情
DB-111A 检测与转换技术uedbet
（36种传感器）
DB-111A 检测与转换技术uedbet是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“安卓自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、bet纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、下载电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、官网规格外形尺寸：1600×750×1100mm

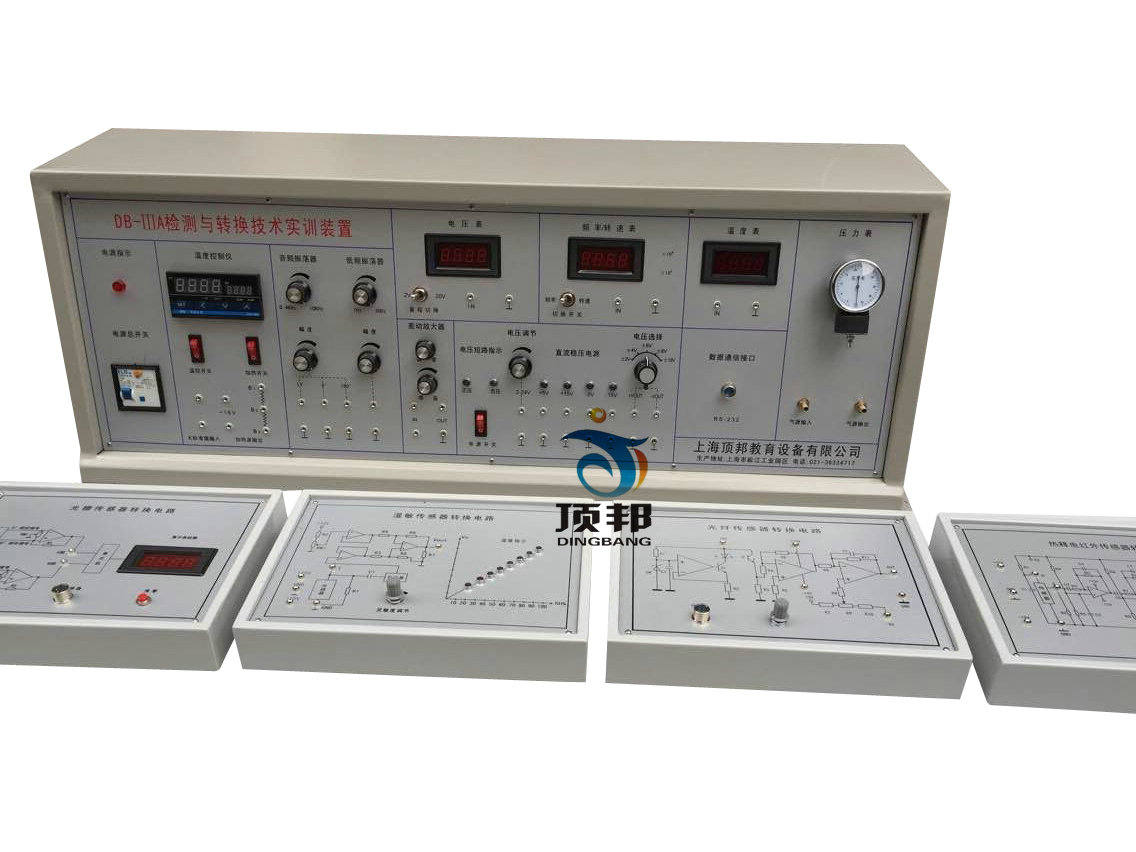

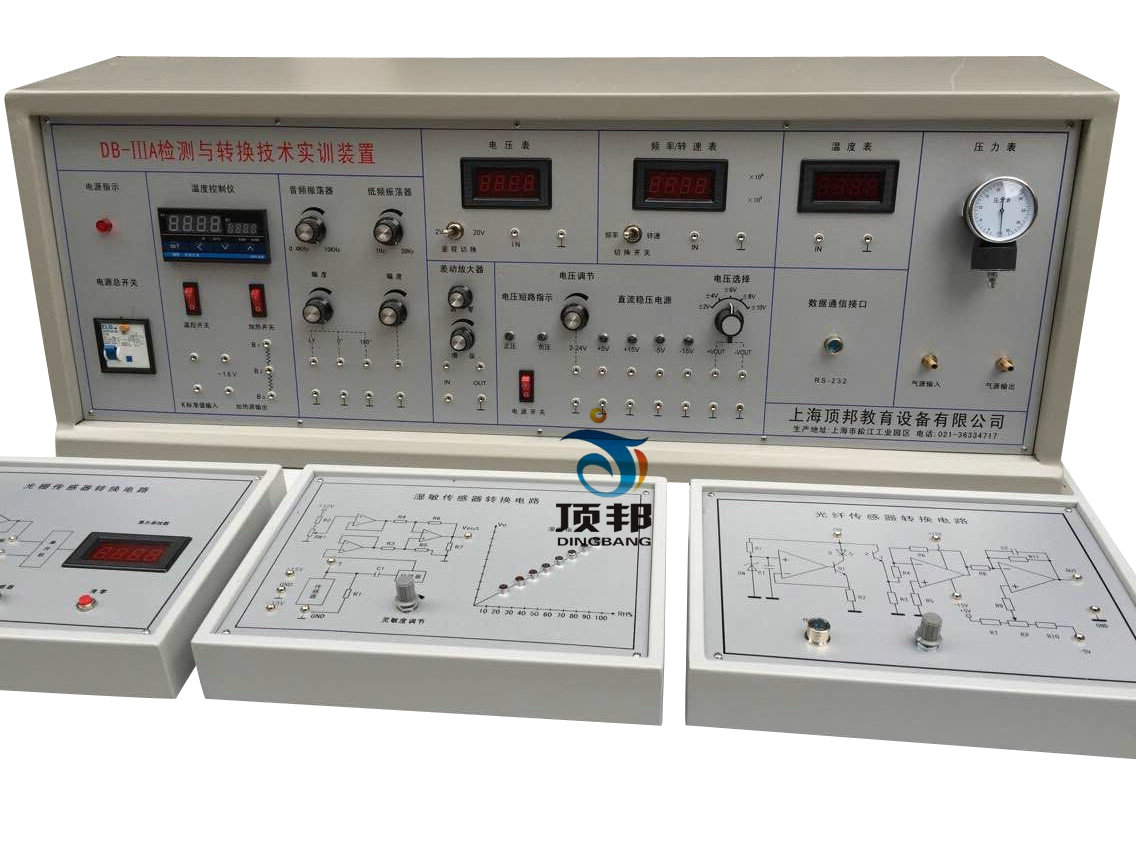

主控台功能：
1、官网提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡下载，2~24V可调，具有短路注册功能。
2、低频信号发生器：1Hz-30Hz下载连续可调，Vp-p值10V，最大下载电流0.5A。
3、音频信号发生器：0.4KHz-10KHz下载连续可调，下载bet范围：0VP~10VP连续可
调，最大下载电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式bet表：三位半下载，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入下载规格，具有人工智能调节以参数自整定功能。
9、ued式官网表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。USB为有线近程接入方式，wifi及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器种类及技术指标：（参考值）
|
序号
|
实 验 模 块
|
传 感 器 名 称
|
量 程
|
精 度
|
|
1
|
电阻霍尔式传感器赫塔菲
|
电阻式传感器
|
± 2mm
|
± 1.5%
|
|
2
|
霍尔式传感器
|
≥ 2mm
|
0.1%
|
|
|
3
|
电容式传感器赫塔菲
|
电容式传感器
|
± 5mm
|
± 1.3%
|
|
4
|
电感式传感器赫塔菲
|
电感式传感器
|
± 5mm
|
± 3%
|
|
5
|
光电式传感器赫塔菲
|
光电式传感器
|
0-2400转/分
|
≤ 1.5%
|
|
6
|
涡流式传感器赫塔菲
|
涡流式传感器
|
≥ 1mm
|
± 3%
|
|
7
|
温度式传感器赫塔菲
|
温度式传感器
|
0-100℃
|
± 2%
|
|
8
|
|
磁电式传感器
|
|
0 .5V/m
|
|
9
|
压电式加速度传感器赫塔菲
|
压电式加速度传器
|
1-30Hz
|
± 2%/s
|
|
10
|
光纤式传感器赫塔菲
|
光纤式传感器
|
≥1.5mm
|
± 1.5%
|
|
11
|
官网传感器赫塔菲
|
官网传感器
|
0-50kpa
|
± 2%
|
|
12
|
超声波传感器赫塔菲
|
超声波传感器
|
20-60cm
|
1cm
|
|
13
|
|
MQ3气敏传感器
|
50-200ppm
|
|
|
14
|
湿敏传感器赫塔菲
|
湿敏传感器
|
10-95%RH
|
± 5%
|
|
15
|
|
霍尔式测速传感器
|
0-2400 转/分
|
± 1.5%
|
|
16
|
|
涡流测速传感器
|
0-2400转/分
|
≤ 1.5%
|
|
17
|
|
磁电测转速传感器
|
0-2400转/分
|
≤ 1.5%
|
|
18
|
|
转速传感器
|
0-2400转/分
|
≤ 1.5%
|
|
19
|
热电偶、热电阻传感器赫塔菲
|
K 型热电偶传感器
|
0-100℃
|
± 3%
|
|
20
|
E型热电偶传感器
|
0-100℃
|
± 3%
|
|
|
21
|
Pt100铂电阻传感器
|
0-100℃
|
± 3%
|
|
|
22
|
Cu50铜电阻传感器
|
0-100℃
|
± 3%
|
|
|
23
|
移相器、相敏检波器赫塔菲
|
|
|
|
|
24
|
热释电红外传感器赫塔菲
|
热释电红外传感器
|
|
3200V/W
|
|
25
|
硅光ued传感器赫塔菲
|
硅光ued传感器
|
|
0.35A/W
|
|
26
|
集成温度LM35传感器赫塔菲
|
集成温度LM35传感器
|
0-100℃
|
± 2%
|
|
27
|
PN结、正与负温热敏电阻
传感器赫塔菲
|
PN结温度传感器
|
0-100℃
|
± 3%
|
|
28
|
正温热敏电阻传感器
|
0-100℃
|
± 3%
|
|
|
29
|
负温热敏电阻传感器
|
0-100℃
|
± 3%
|
|
|
30
|
光敏二极管、光敏三极管
与光敏电阻传感器赫塔菲
|
光敏二极管传感器
|
随光照度变化
|
± 3%
|
|
31
|
光敏三极管传感器
|
随光照度变化
|
± 3%
|
|
|
32
|
光敏电阻传感器
|
电阻随光变化
|
± 3%
|
|
|
33
|
|
PSD位置传感器
|
|
|
|
34
|
扭矩传感器赫塔菲
|
扭矩传感器
|
0-6000gcm
|
±2%Fs
|
|
35
|
光栅位移传感器赫塔菲
|
光栅位移传感器
|
0-25mm
|
|
|
36
|
|
CCD实验仪
|
|
|
传感器特点：
1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部bet各种精密传感器。
2、 每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、 传感器转换电路板采用赫塔菲式结构，赫塔菲上印有转换原理图与接线口。

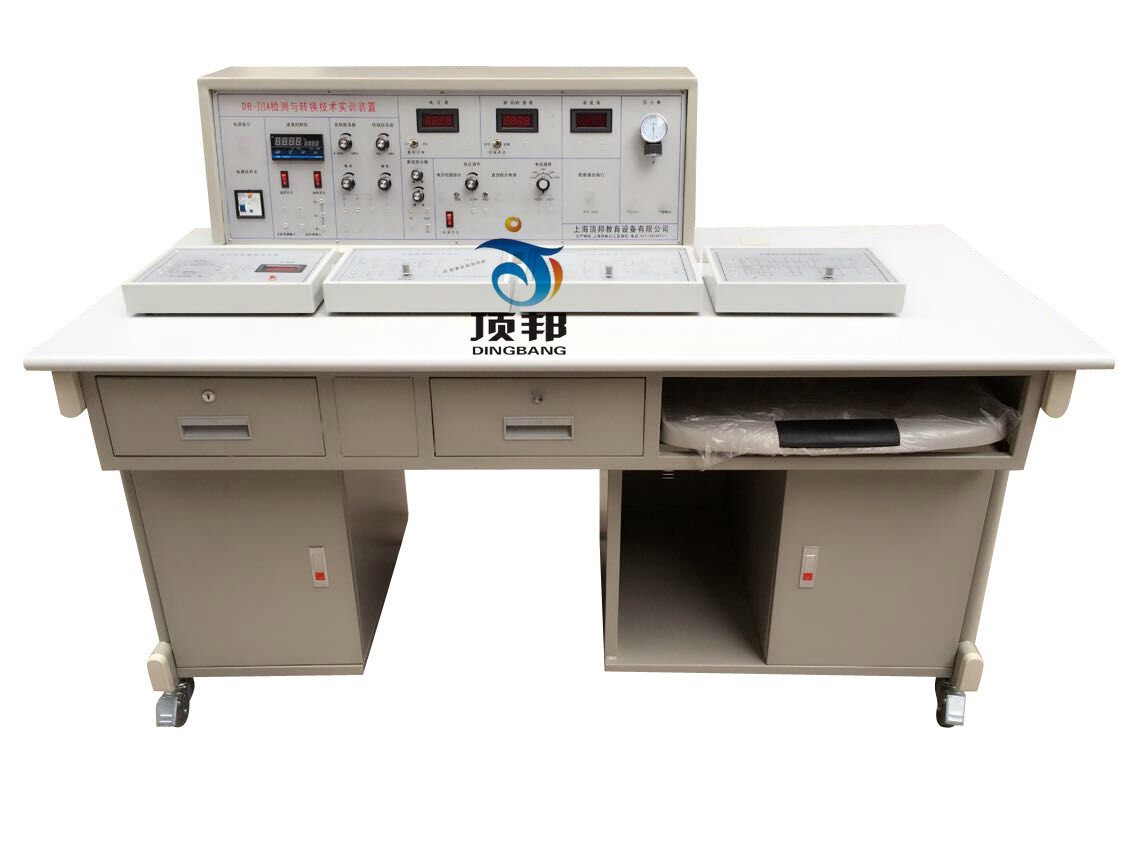

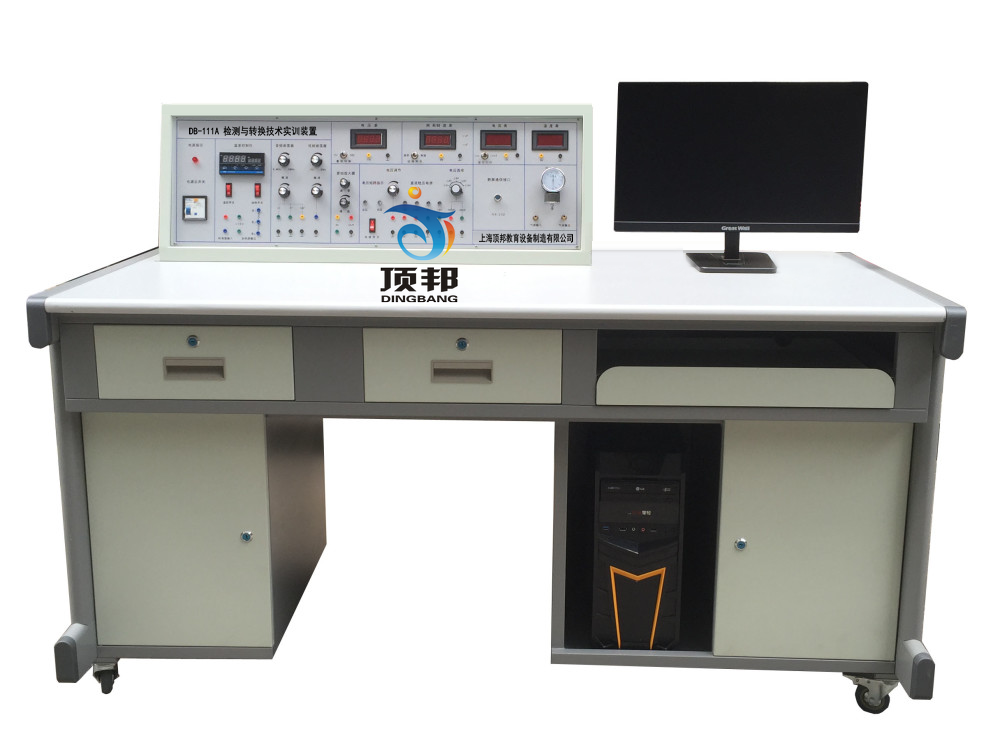

4、 本uedbet由主控台、传感器、实验赫塔菲、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验赫塔菲，抽屉存放各种传感器。
5、 学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
传感器实验内容如下： 带*实验为思考实验
1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部bet各种精密传感器。
2、 每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、 传感器转换电路板采用赫塔菲式结构，赫塔菲上印有转换原理图与接线口。
4、 本uedbet由主控台、传感器、实验赫塔菲、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验赫塔菲，抽屉存放各种传感器。
5、 学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
传感器实验内容如下： 带*实验为思考实验
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
| 实验五 | 电阻式传感器的振动实验* |
| 实验六 | 电阻式传感器的电子秤实验* |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
| 实验九 | 电容传感器的振动实验* |
| 实验十 | 电容传感器的电子秤实验* |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
| 实验十四 | 激励频率对差动变压器特性的影响 |
| 实验十五 | 差动变压器的振动实验* |
| 实验十六 | 差动变压器的电子秤实验* |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 |
